圖：連線拓撲教學線框（CyberAI 自製；非廠商截圖）。
QGC 風格：大地圖＋右側姿態／遙測／模式／緊急。概念來源 docs.qgroundcontrol.com；線框為教學重繪。

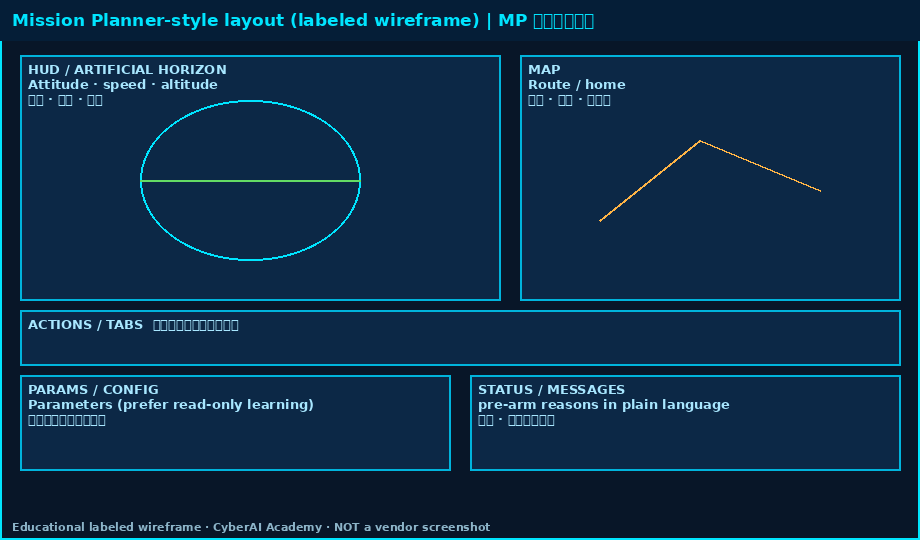

MP 風格：HUD＋地圖＋下方分頁。概念來源 ardupilot.org/planner；線框為教學重繪。
無人機控制面板程式與應用：GCS・遙測・飛控概覽
學習貼士
學習貼士
一句話：控制面板＝GCS 把地圖／姿態／遙測／任務狀態變成可讀 UI——教育向概覽＋合法產品設計。
什麼是 GCS 面板 · UI 解剖 · 遙測 · 飛控棧概覽 · 地面站軟體 · 連線／設定 · GCS 畫面對照 · 面板程式思路 · OPC 應用 · 安全・法規 · 學習路徑 · 官方連結 · 會員工作紙
1. 什麼是控制面板／GCS（公開）
GCS：地面查看狀態、規劃任務、必要時介入——消費級 App 與開源 GCS 都是面板形態。
飛控：機上穩定／模式／導航（教育棧常見 PX4、ArduPilot）。
鏈路：遙測／指令通道；斷鏈策略是安全核心。
GCS／面板：遙測→地圖／儀表／告警；意圖→指令（合法授權下）。
與 IoT：感測＋通訊＋儀表板；法規門檻更高。
2. 控制面板 UI 解剖（公開）
設計／理解 GCS 時，建議固定這幾塊：
- 地圖／任務：位置、航點、圍欄、返航點（僅授權資料）。
- 姿態／HUD：俯仰／橫滾／航向；飛行模式（跟平台文件）。
- 狀態列：電池、GPS、鏈路、剩餘時間、告警。
- 控制區：臂／解臂、模式、緊急動作——必須防誤觸。
- 日誌／回放：訓練／維護分析；注意私隱。
UX：緊急高對比；危險操作偏安全側；斷鏈一眼可見。
3. 遙測要顯示什麼（公開）
| 類別 | 典型欄位（教育） | 面板設計提示 |
|---|---|---|
| 姿態／運動 | 俯仰、橫滾、航向、速度、高度 | 儀表＋數字；標明單位 |
| 導航 | 經緯度、fix、衛星、精度、航點 | 無定位＝灰態＋大字告警 |
| 電力／推進 | 電壓、電流、剩餘％ | 低電門檻＋紅黃綠 |
| 鏈路／系統 | 訊號、延遲、健康、pre-arm | 不能起飛原因用人話 |
口訣：我在哪？還能飛多久？鏈路還好嗎？
4. 常見棧教育概覽：MAVLink・PX4・ArduPilot（公開）
以下為概念層——方便讀官方文件；不是實飛手冊，亦不教規避法規。
- MAVLink：開源訊息協議（遙測／參數／任務／心跳）——見 mavlink.io。
- PX4：開源飛控棧——見 px4.io；學習用模擬／合法安全環境。
- ArduPilot：開源飛控生態——見 ardupilot.org。
- 廠商封閉棧：跟官方 SDK／法規；不教破解或逆向。
# Educational sketch only — NOT a flight controller / NOT for illegal use # Conceptual pipeline (names illustrative): # Autopilot firmware <-> MAVLink messages <-> GCS / your panel app # Your product might: # 1) Subscribe to telemetry topics (attitude, GPS, battery, heartbeat) # 2) Render map + HUD + alerts # 3) Send ONLY authorized, rate-limited commands with human confirm # Prefer official SDKs / documented APIs. Never invent “bypass” links.
5. 常見地面站／控制 App（公開）
| 工具 | 定位 | 何時參考 |
|---|---|---|
| QGroundControl | 開源 GCS；PX4／MAVLink 教學常用 | 學標準遙測／任務 UI |
| Mission Planner | Windows；ArduPilot 生態常見 | 參數／日誌工作流 |
| 廠商 App／SDK | 消費／行業附帶遙控與雲 | 先讀官方開發者條款 |
| 自研面板 | 網頁／桌面；只顯示授權遙測 | OPC：培訓／巡檢報告／客戶看板 |
功能／系統需求以官方為準。
6. 實務連線／設定例子（公開・安全優先）
教育級概覽：GCS 如何連上飛控。細節以官方文件為準；實飛前先看法規與安全。
每次連線前：槳卸下／固定；電源與人員安全；優先模擬；外業須合法；公眾地方唔好試 arm。
6.1 USB 序列埠（台架／教學最常見）
- 場景：飛控 USB（或 USB‑TTL）接電腦；GCS 選 COM／tty 與波特率（跟官方）。
- 骨架：驅動（若需）→ GCS → Comm Links → Serial → 埠／波特率 → Connect → 見心跳／載具。
- 常見現象：無埠＝驅動／權限／線；無數據＝波特率／接線；斷線＝線／電——對照官方排查。
- 安全：USB 教學預設只讀遙測；未檢查唔 Arm；改參數要有程序。
6.2 遙測數傳電臺
- 概念：機端＋地面數傳承載遙測；地面 USB 入 GCS。頻率／功率須合法。
- 骨架：配對／網路 ID → 地面 USB → GCS Serial → Connect → 看訊號／延遲。
- 面板：鏈路好壞、RSSI／丟包、斷鏈告警置頂。
- 不做：非法加大功率、干擾、規避認證。
6.3 Wi‑Fi／網絡連線（含模擬器）
- 場景：飛控伴飛電腦或 SITL 經 UDP／TCP 送 MAVLink（埠跟官方）。
- 骨架：開模擬／確認 IP → GCS UDP／TCP → 官方主機／埠 → Connect → 見模擬載具。
- 防火牆：只放行信任的 GCS；唔好關整體防火牆。
- 安全：唔好公網裸露遙測埠；教學用本機／實驗網。
6.4 連線成功檢查清單（公開）
- □ 見載具／心跳
- □ 姿態／模式有更新
- □ 電池／GPS／鏈路有讀數或「未知」
- □ 已知斷鏈預期行為（官方 failsafe）
- □ 槳安全；未誤觸 Arm
官方文件：QGC docs · Mission Planner · PX4 · ArduPilot。
7. GCS 畫面對照（公開・標註線框）
本節用自製標註線框對照 QGC vs Mission Planner 資訊架構；實際介面以官方／你的版本為準。
| 對照點 | QGroundControl（典型） | Mission Planner（典型） |
|---|---|---|
| 主視覺 | 地圖為中心的飛行視圖 | HUD 與地圖並重 |
| 遙測呈現 | 側欄／頂欄狀態 | HUD 數字帶＋訊息窗 |
| 參數／調參 | 設定／載具設定流程 | Config／Tuning 分頁 |
| 學習建議 | 先認地圖＋狀態＋斷鏈 | 先認 HUD＋pre-arm 訊息 |
截圖政策：不抓取／原樣轉載受版權保護的 GCS 截圖；請對照官方文件。若有官方授權素材會標明。
延伸：自研可混合大地圖＋清楚 pre-arm 訊息；見 面板程式思路。
8. 面板程式思路（公開・產品向）
- 資料層：訂閱遙測 → 正規化 schema（姿態／GPS／電池／鏈路／告警）。
- UI 層：地圖＋HUD＋狀態徽章；平板外業響應式。
- 指令層：速率限制、權限、二次確認、審計；預設只讀更安全。
- 站內技能：前端／React · GIS · IoT。
# Pseudo-schema for a read-only educational dashboard (illustrative)
# {
# "ts": "ISO-8601",
# "attitude": {"roll":0, "pitch":0, "yaw":0},
# "gps": {"lat":null, "lon":null, "fix":"none", "sats":0},
# "battery": {"v":0, "pct":0},
# "link": {"ok":false, "rssi":null},
# "mode": "UNKNOWN",
# "alerts": ["NO_GPS", "LINK_LOSS"]
# }
# Render alerts first. Never auto-arm from a web page demo.
9. OPC／一人公司合法應用案例（公開）
10. 安全與法規注意（香港／一般・公開）
- 香港：查 cad.gov.hk 現行 UAS 規定；本站非法律意見。
- 一般：視線／資格、天氣人流、電池槳葉、私隱、資料與合約。
- 產品：寫明輔助決策、非取代合格操作員。
- 本課拒絕：偷飛、違法關圍欄、干擾訊號、規避偵測改裝。
免責：法規會變；起飛前核對官方與保險。本站僅教育用途。
11. 建議學習路徑（公開）
12. 官方連結（公開）
MAVLink協議與文件
PX4開源飛控棧
ArduPilot開源飛控生態
QGroundControl開源 GCS
QGroundControl Docs連線／飛行視圖文件
PX4 User Guide含 SITL／GCS 說明
Mission PlannerArduPilot GCS 文件入口
香港民航處 CAD查現行 UAS 規定
價錢：開源多免費；硬體／SDK／保險另計。會員 HK$50／月 解鎖工作紙。
